Miniprojekt – Leimhilfen selber bauen

Ein weiteres Miniprojekt für die nun kommenden verregneten Herbsttage, an denen man sich in seiner Werkstatt irgendwie ablenken möchte.

In einigen meiner Projekte tauchen meine Leimhilfen auf, die ich aus dem Fundus meiner Restholzkiste selbst gebaut habe. Mit ihrer Hilfe kann ich zwei Werkstücke, die verleimt und/oder verschraubt werden sollen, rechtwinklig zusammenfügen und mit Schraubzwingen fixieren. Hier eine kurze Beschreibung, wie man diese sehr nützlichen Leimhilfen selber bauen kann:

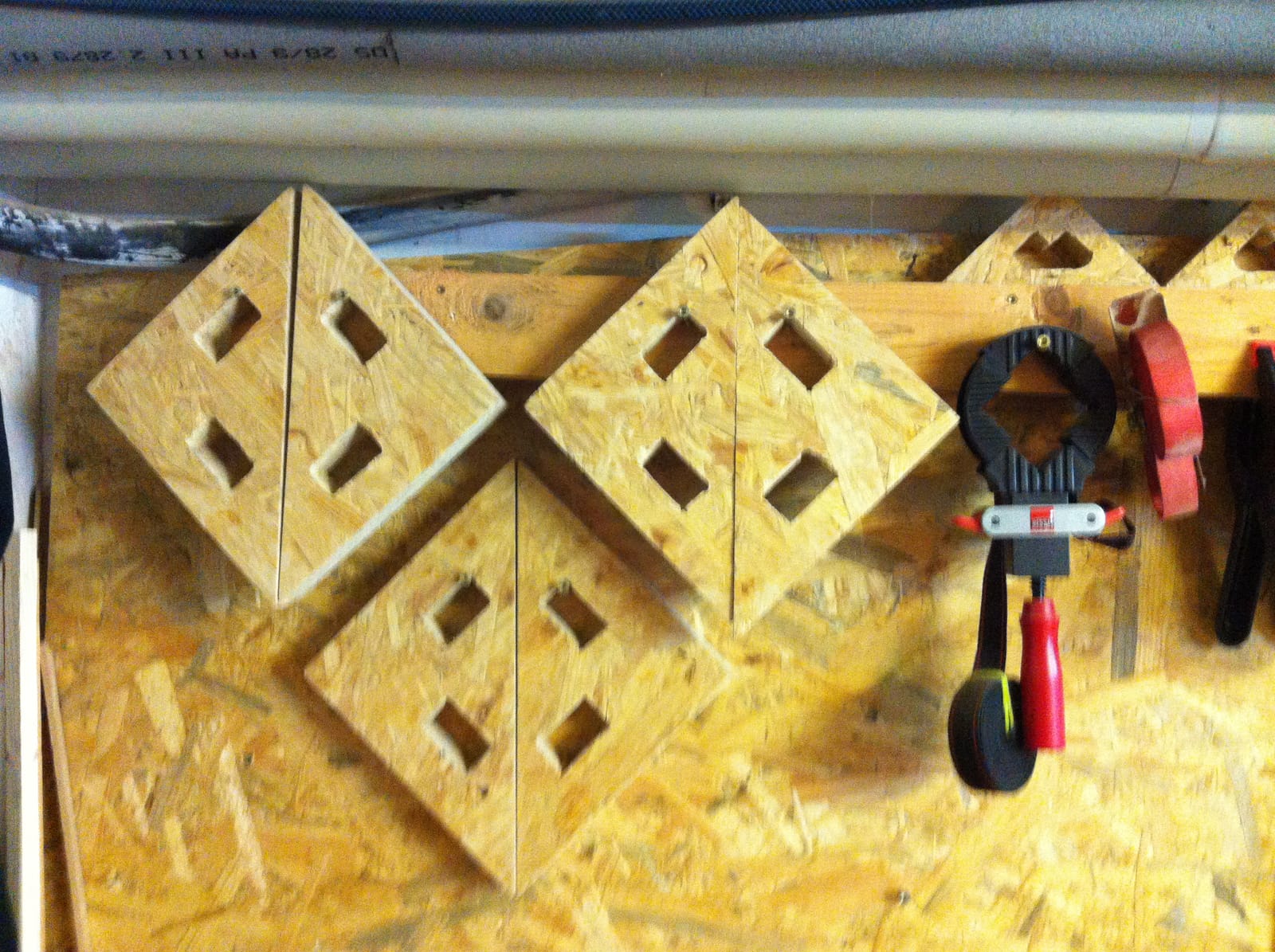

056

Die Leimhilfen habe ich in zwei unterschiedlichen Größen hergestellt, um sie auch an engen Stellen einsetzen zu können.

Die XL-Version hat Schenkelmaße von ca. 22 cm. Die Ausschnitte für die Schraubzwingen sind jeweils 5 cm lang und 3 cm breit und sitzen etwa 3 cm von der Kante entfernt.

Die Mini Version hat Schenkelmaße von ca. 11 cm und die Ausschnitte etwa 3 cm lang und 15 mm von der Kante weg.

Die Maße sind auch eigentlich nicht so wichtig. Ich würde mich nach den Holzresten richten, die ich auftreiben könnte. Sperrholz oder OSB bieten sich hier an, weil diese Werkstoffe kaum arbeiten und davon immer irgendwelche Abschnitte herumliegen, die man für nichts anderes verwenden könnte.

In diesem Fall habe ich zwei OSB-Abschnitte mit jeweils 18 mm Stärke zusammengeleimt und zu Quadraten mit den gewünschten Außenmaßen – also 22 cm x 22 cm – zurechtgesägt. Als Leim habe ich wasserfesten Holzleim verwendet.

Danach habe ich die Quadrate auf dem Schiebeschlitten der Tischkreissäge diagonal halbiert. Entscheidend ist hierbei die absolute Rechtwinkligkeit der beiden Schenkel! Sollte diese durch das Sägen etwas verändert haben, hilft es die Seiten mit dem Schiebeschlitten nachzusägen.

Die Ausschnitte für die Schraubzwingen habe ich angezeichnet, die Ecken mit einem 10 mm Holzbohrer durchbohrt, mit der Stichsäge ausgesägt und mit einer Feile begradigt.

Zum Schluß wurde alles mit Schleifpapier bearbeitet, wobei ich sehr darauf achtete, die Schenkel nicht zu stark zu schleifen, um die Rechtwinkligkeit nicht zu gefährden.

Und fertig…!

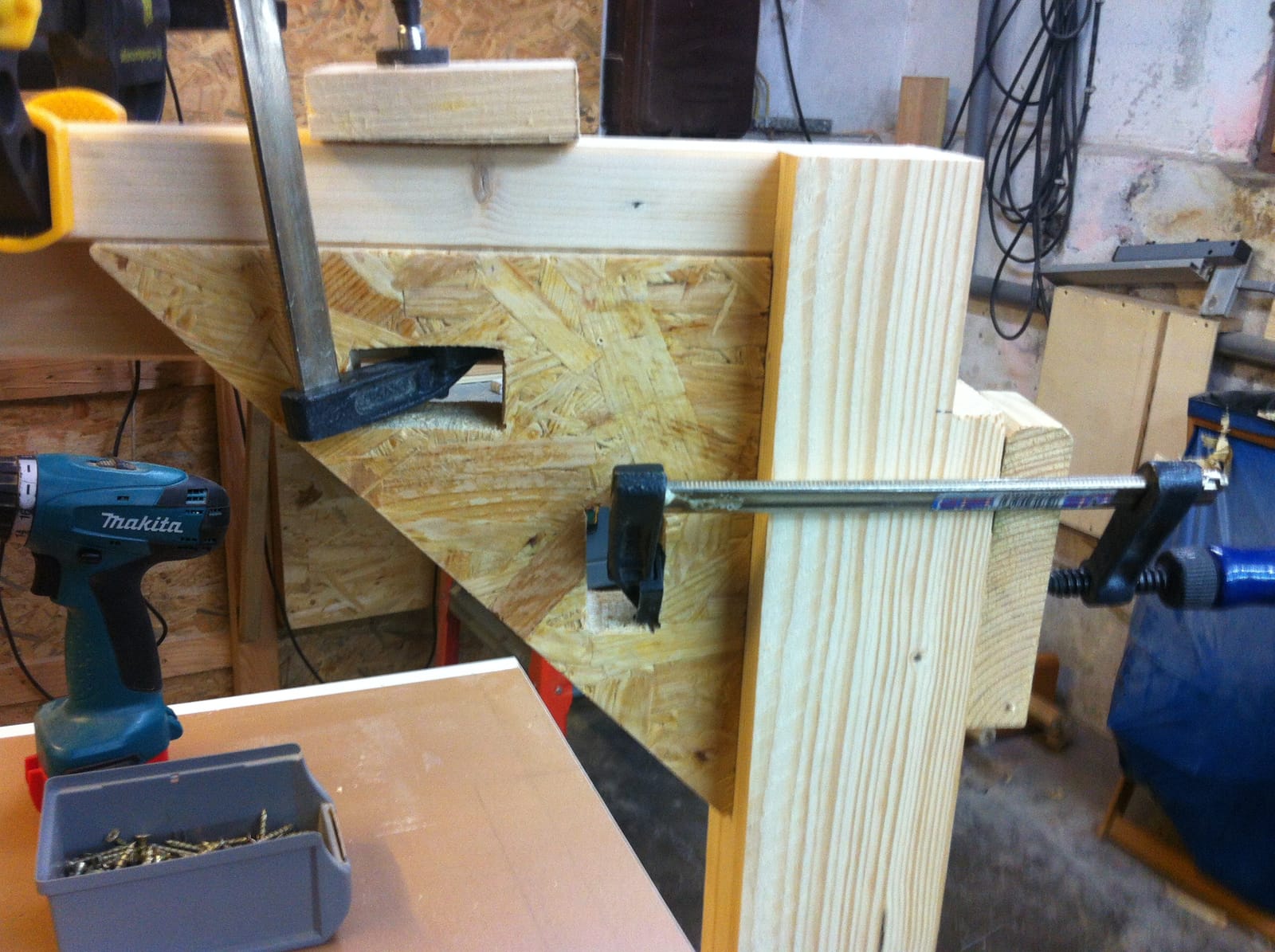

Und so werden die Leimhilfen eingesetzt:

038

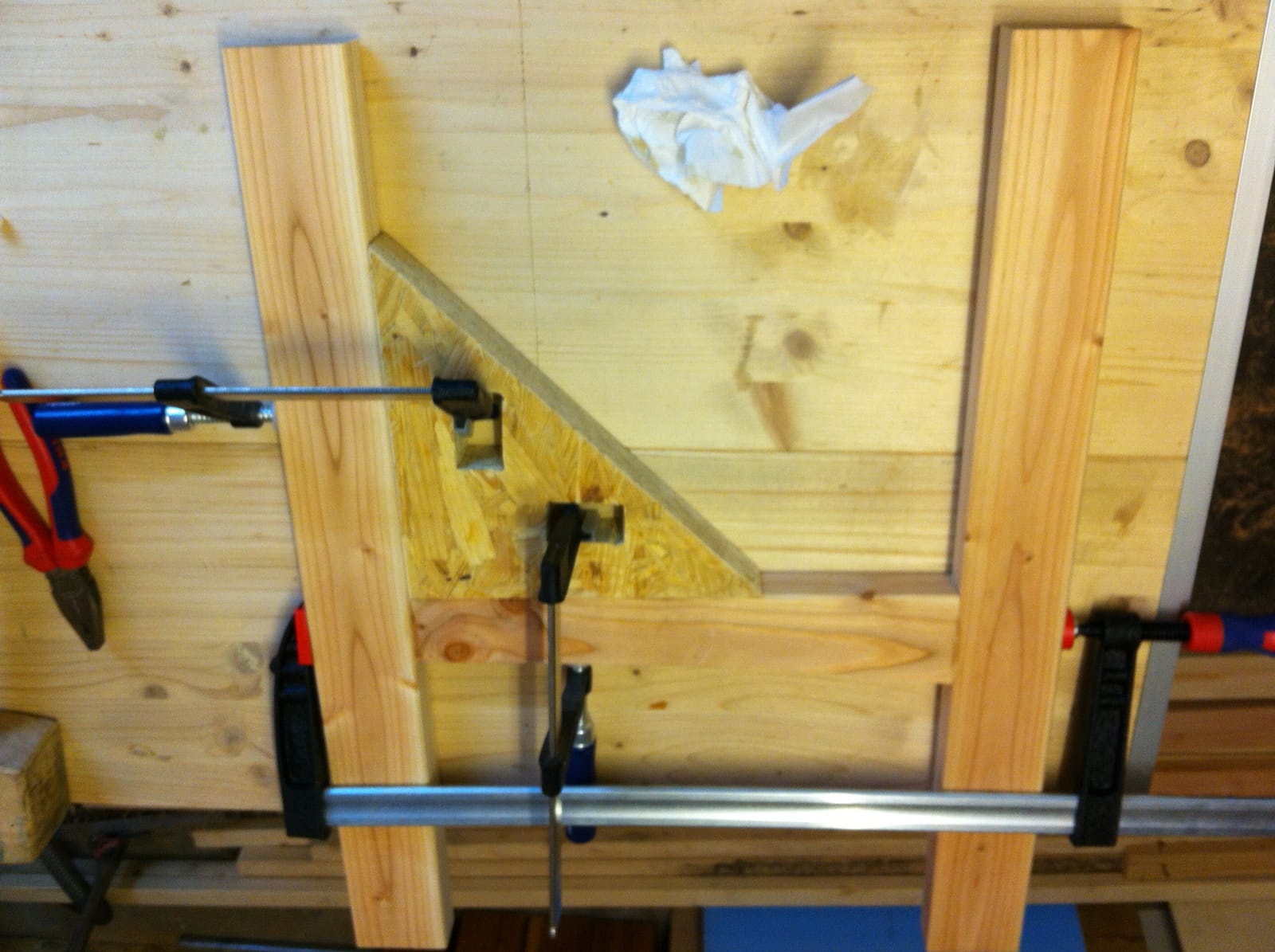

Querstreben zusammen führen
